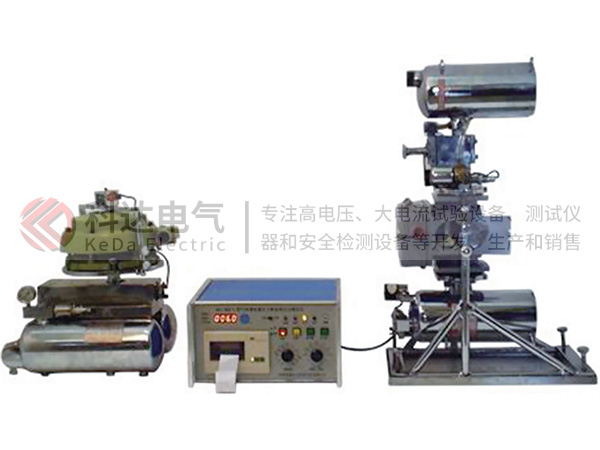

本儀器實現了氣體繼電器流速、容積、密封試驗和壓力釋放閥開啟，關閉壓力等檢驗項目，全部自動測試并打印記錄，儀器自動化程度高，采用微機測控，數碼顯示，操作試驗時除人工配合回油外，實現測量，參數調整，控制操作，記錄打印自動化，儀器分含壓力釋放閥和不含壓力釋放閥試驗兩種型號適用。

主要特點:

結構照先進，采用帶油地微型壓力油簡代表變壓器油箱、帶快速閥的回油簡代表儲油柜，采用壓差法測定其故障狀態時通過繼電器的瞬時流速；

體積小，重量輕，除可完全代替固定式校驗臺使用外，還可攜帶至變壓器安裝現場檢驗，為了縮小體積，每次效驗只須人工配合回油；

功能齊全，具有測量QJ-25、50、80、50W、80W型的流速、容積、密封試驗等檢驗項目，還可代用戶設計滿足特殊型國外繼電器檢驗；

流速測量范圍為0-0.2m/s，極限誤差≤0.05/，教部頒準提高精度1倍；

備有RLC25、50、80型流速測量尺各一把，最大分辨率為0.01m/s，精確度高，即可與檢驗臺定期核對，又可單獨使用，是理想的量值傳遞工具；

采用獨立氣源，微機測量、控制成木。設計又微機測控箱、傳感器、電磁閥、數碼顯示器、微型打印機、欲型電動空壓機和水平儀等元件，實現了機電體一體化；

增加了一套自動測試輕瓦斯容積的計量裝置，誤差≤5%，較部頒標準提高精確度上倍，可對氣體繼電器容積刻度板進行有效的檢驗；

在實現重瓦斯流速，輕瓦斯容積和密封性能試驗等檢驗項目全部自動測試并打印記錄，屬國內首創，國際領先水平的高科技專利產品。

技術參數：

流速范：0.5~1.6m/s

壓力傳感器精度：0.5%

容積整定范圍：250~300ml

容積計量精度：0.5級

壓力范圍：0~150kpa

精度：1.5%

電源：AC220V±10% 50Hz/2%

執行標準：DL/T540-94 Qj25、50、80型氣體繼電器檢驗規格
